トランスフレクティブ液晶ディスプレー内臓モデル『TFD』
ムード照明/ホームリンクボタン照明オプションを追加しました








“TFD”モデルは、自動防眩機能+トランスフレクティブ(ハーフミラー)液晶ディスプレーを内臓したモデルです。
必要な時に、高度なトランスフレクティブ技術でミラー内部から液晶ディスプレーが浮かび上がります。

ディスプレー輝度は、周囲光ならびに後方光センサーで常に最適な輝度に自動調光されます。
世界中の自動車メーカーに純正採用される品質ですので、昼間でも十分に認識できる画質です。

バージョンアップでバックライト方式が変更となり、従来のタイプよりもバックライトの制御がより細かくなりました。

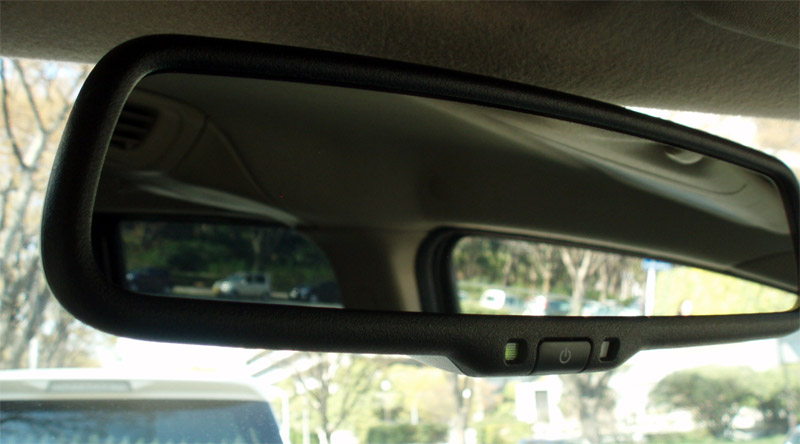

通常時 ディスプレーON時(3.3インチモデル)
※画像をクリックすると拡大画像をご覧いただけます。



ディスプレーサイズは、ワイド画面の3.3インチをラインナップ。
ルームミラー内にカメラディスプレーが有ることで、後退時の視線移動を少なくしドライバーをアシストします。
バックカメラ映像はもちろん、フロントやサイドカメラ等の映像※1をモニターすることも可能です。
※1 別途コントローラー等が必要な場合が有ります。


※映像表示は、4:3の入力を16:9のワイドに引き伸ばして表示します。
※カメラは付属いたしませんので別途ご用意下さい。
※一部のアジア製カメラにおいて正常に画像表示されない事例が報告されております。
正常なNTSCコンポジットビデオ信号を出力するカメラのご使用をおすすめいたします。


ムード照明/ホームリンクボタン照明オプションを追加しました

ミラー本体下部にムーンビーム同様のムード照明が追加可能です。
また、ホームリンクモデルではボタン照明追加にも対応いたしました。

※画像クリックで拡大


点灯カラー
・ムード照明:ホワイト、ブルー、アンバー、ウォームホワイト、グリーン、レッド、オレンジ

・ホームリンクボタン照明:ホワイト、ブルー、アンバー、グリーン、レッド、オレンジ
(対応機種:ホームリンクモデル)


※ホームリンクボタン照明追加の場合は、右側二つのロゴが変更となります。(機能は変わりません)

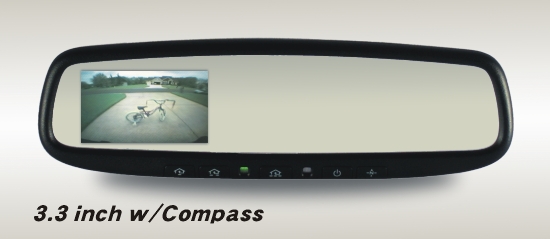

TFD3.3インチモデルに、『デジタルコンパス+外気温』機能内蔵モデルを追加しました

TFDシリーズの『デジタルコンパス+外気温』モデルでは、3.3インチモニター画面の左上に『N・NE・E・SE・S・SW・W・NW』の8方位と外気温が表示されます。
もちろんハーフミラーですので、文字が浮き出るように現れます!

さらに、文字表示は配置や色(白・青・緑・赤)をカスタマイズ可能です。

※コンパス/外気温表示をそれぞれOFFにする事も可能です。
※モニター表示時はコンパス/外気温表示は非表示となります。
※温度表示はセンサー設置位置により、任意位置の温度計測が可能です。(防水センサー、高温になる所は不可))
※こちらのモデルは映像表示時にガイドラインが必ず表示されます。カメラの取付位置によってはガイドラインの位置が合いません。

通常時 ユーザーカスタマイズ画面
※外気温センサーとミラー本体間の中間に付属インターフェースを接続します。取付説明書をご確認ください。。



アクセサリーユニット追加しました

・TFDビデオセレクタ
TFD向けリバーストリガー出力付きの3入力1出力のビデオセレクタです。
セレクトスイッチは、ホームリンクボタンに割り当てる事も可能です!
説明書はこちら
デモ車への取付例はこちら


・トリガー制御ユニット
通常TFDではリバーストリガー(+12V)が入力されるとビデオ信号を表示しますが、制御ユニットでは車両側からのトリガー信号を優先させ、追加のスイッチで任意にタイマー/常時表示が可能です。

※通常版と高機能版がございます。
通常版ではタイマー時間を2種設定可能、高機能版では4種のタイマー時間+カメラ電源出力が付きます。
説明書はこちら


・ホームリンクボタン外部機器コントロールユニット
3つのホームリンクボタンで外部機器をコントロールできるユニットです。
出力はリレー(1A.MAX)で、設定により3回路独立モーメンタル/オルタネート出力が可能。アイディア次第で多様な用途に使用できます。
説明書はこちら

TFDビデオセレクタ トリガー制御ユニット(高機能版)


※各ユニット共、配線数が増える為作業難易度が高くなります。必ず事前に説明書をご覧頂きシステム概要ならびに車両への取付イメージをご検討頂き、ご不明な点はお問合せ下さい。

※画像の配線終端は一例です。ハーネスはお客様の仕様、ご希望に合わせ製作可能です。また、各ユニット共スイッチは付属しません。

※ビデオセレクタ並びにトリガー制御ユニットでは、ボタン長押しで常時トリガーを出力しますが、10分ほどでTFDの温度安全装置が働き強制的に表示が消えます。

※TFDシリーズで映像を表示する際は、ビデオ信号+リバーストリガー入力が必要です。トリガー制御ユニットではリバーストリガーを任意で出力可能ですが、その際ビデオ信号が入力されていないとTFDには何も表示されません。通需版では常時映像信号を入力しておく必要が有ります。高機能版ではカメラ電源出力により、制御ユニットからのトリガー出力に同期したカメラ電源コントロールが可能です。




商品規格

メーカー GENTEX
ケースサイズ 3.3インチモデル:268mm(幅)×80mm(高さ) ※各最大部
鏡面サイズ 3.3インチモデル:250mm(幅)×55mm(高さ) ※各最大部
重量 3.3インチモデル:590g
必要な配線 入力:電源(12V)、トリガー入力(+12V)、ビデオ信号
出力:カメラ用電源(12V)、トリガー出力(+12V)
(自動防眩ドアミラー用出力にも対応)

取付取扱説明書はこちら
動作電圧 9V〜16V DC
消費電力 3.3インチモデル:最大13W(〃)
本体色
取付形状 ウェッジマウント
商品内容 本体・ワイヤーハーネス(2.5m)・スライド伸縮式汎用ワイヤーカバー・電源取り出しタップ・クッションテープ・結束バンド・取付取扱説明書

※左の画像をクリックすると拡大画像が表示されます。
※モデルによりハーネス仕様は異なります。
保証期間 ご購入後一年間
その他 常時表示用途には向きません。内部保護回路が働く為、5分程で強制的に表示OFFとなります。
※モデルにより常時表示が可能ですが、自動防眩機能との両立はできません。


送料無料キャンペーン継続中!!


トヨタ車用Aピラークリップ無料サービス開始しました。

一部のトヨタ車に使用されている、切断して取り外すタイプの樹脂クリップを無料でお付けいたします!
この種のクリップにもいくつかタイプがございますが、左の画像のタイプとなります。

※適合車種は不明ですので、画像ならびに現車でご確認下さい。
※4ヶを目安にお付けいたします。


TFDシリーズ

※画像をクリックすると拡大画像がご覧いただけます
3.3インチ
デジタルコンパス/ホームリンクモデル
¥59,400
3.3インチ
デジタルコンパス/外気温モデル
¥54,000


3.3インチモデル
¥43,200


ホームリンクボタン照明追加
¥3,240

点灯色:



ムード照明追加
¥2,160

発光色:



アクセサリーユニット

※画像をクリックすると拡大画像がご覧いただけます
TFDビデオセレクター
¥10,800
ホームリンクボタン外部機器
コントロールユニット
¥3,780

トリガー制御ユニット
(通常版)
¥3,240
トリガー制御ユニット
(高機能版)
¥5,400














各モデル共通注意事項


自動防眩機能は、夜間の運転において後方車両からの眩しさを自動的に低減し、ドライバーの視界を安全に保つ為の補助機能として非常に有用ですが、装置を過信せずに安全運転を心がけてください。

取付車種によっては、サンバイザーをおろした時にミラーと干渉する場合があります。

車両への取付に関しては、整備士資格者等の専門家に依頼して下さい。当プロジェクトでは、取付ミスによる不具合、またはそれに起因するいかなる事象についても一切責任を負いません。
